技术员教您如何排除弱电工程故障和弱电工程故障排查方法
在弱电工程中,如何及时排除弱电工程故障,弱电工程故障排查方法也是有一定的规范的。那么弱电工程故障排查规范有哪些?
技术员教您如何排除弱电工程故障:
1、综合布线的故障多在水平区。这里穿线和模块端接较多,施工工艺因人而异,建筑格局比垂直部分复杂。总体来说引起故障有3方面。
A.产品本身的电气性能,即产品的设计与生产质量。
B.工程方案的设计,根据建筑格局,对布线系统的设计要求。
C.施工工艺,这是布线整体质量的体现,好的产品和好的施工方案,都要有好的施工完成。
![](/UpFile/image/20211101/20211101160819341934.jpg)

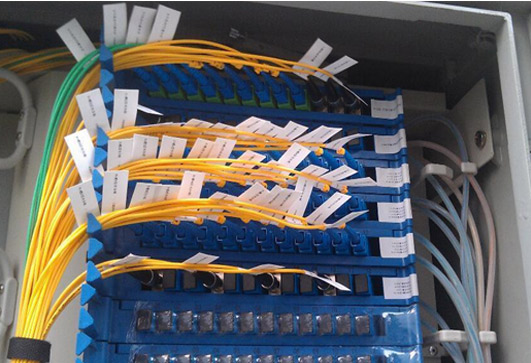

2、根据统计,弱电工程故障大约50%一70%与电缆有关系。所以电缆本身的质量以及安装质量都直接影响网络的正常运行。网络电缆故障有很多种,概括起来可以分为物理故障(也可称连接故障)和电气性能故障两大类。
A.物理故障。物理故障主要是指由于主观因素造成的可以直接观察的故障,多是由于施工的工艺或对网络电缆的意外损伤所造成的,如:模块、接头的线序错误,链路的开路、短路、超长等。
B.电气性能故障。电气性能故障主要是指链路的电气性能指标未达到测试标准的要求,即电缆在信号传输过程中达不到设计要求。影响电气性能因素除电缆材料本身的质量外,还包括施工过程中电缆的过度弯曲、电缆捆绑太紧、过力拉伸和过度靠近干扰源等,如:近端串扰、衰减、回波损耗等。
![](/UpFile/image/20211101/20211101160911211121.jpg)
3、打线的常见错误。打线的常见错误有开路,短路,反接(一对线中的两根交叉了,如1对应2,2对应1)。另外一个错误是跨接,如1、2对应3、6。造成这种错误的原因主要有两个。一是电缆的一端使用了T568A标准,而电缆的另一端使用了T568B标准。二是在网络的实际应用中,有时需要使用这种跨接线。当有的交换机与交换机进行级连时就需要使用跨接线。
另外当把PC机和PC机进行对接时(不通过交换机),也需要使用跨接线。有的用户使用了跨接线时也可以上网,而使用正确接线时也能进行交换机的级连。这是因为他们使用的交换机是智能交换机。这种交换机可以自动将接线的绕对对调过来。但这不代表这种打线的方式是正确的。
