1、综合布线水平子系统
综合布线水平子系统的走线管道由两部分构成:一部分是每层楼内放置水平传输介质的总线槽,另一部分是将传输介质引向各房间信息接口的分线管或线槽。从总线槽到分线槽或线管需要有过渡连接。
总线槽要求宽度与高度的比例为3:1,在线槽中放置的双绞线应不超过三层。在线槽中放置的双绞线密度过大会影响底层双绞线的传输性能。
水平线槽一般有多处转弯,在转弯处应留有足够大的空间以保证双绞线有充分的弯曲半径。根据EIA/TIA569标准,超五类4对非屏蔽双绞线的弯曲半径应不小于线径的8倍。最新的标准认为,弯曲半径大于线径的4倍已可以满足传输要求了。但有一点是重要的,即保持足够大的弯曲半径可以保证系统的传输性能。
在水平线槽的转弯处,应有垫衬以减小拉线时的摩擦力。
水平子系统线槽或线管应采用镀锌铁槽或铁管。
双绞线和光纤对安装有不同的要求,双绞线垂直放置于竖井之内,由于自身的重量牵拉,日久之后会使双绞线的绞合发生一定程度的改变,这种改变对传输语音的 三类线来说影响不是太大,但对需要传输高速数据的超五类线,这个问题是不能被忽略的,因此设计垂直竖井内的线槽时应仔细考虑双绞线的固定。双绞线的固定时 的力的大小是应该受到重视的一种技巧,如果扎线太紧可能会降低NEXT值,从而影响线缆的传输性能。
缆线的敷设和保护方式检验
缆线般应按下列要求敷设:
缆线的型式、规格应与设计规定相符。
缆线的布放应自然平直,不得产生扭绞、打圈接头等现象,不应受外力的挤压和损伤。
缆线两端应贴有标签,应标明编号,标签书写应清晰,端正和正确。标签应选用不易损坏的材料。
缆线终接后,应有余量。交接间、设备间对绞电缆预留长度宜为0.5~1.0m,工作区为10~30mm;光缆布放宜盘留,预留长度宜为3~5m,有特殊要求的应按设计要求预留长度。
【综合布线管道材料选择和施工要求详细内容】
缆线的弯曲半径应符合下列规定:
(1)非屏蔽4对对绞线电缆的弯曲半径应至少为电缆外径的4倍;
(2)屏蔽4对对绞线电缆的弯曲半径应至少为电缆外径的6~10倍;
(3)主干对绞电缆的弯曲半径应至少为电缆外径的10倍;
(4)光缆的弯曲半径应至少为光缆外径的15倍。
电源线、综合布线系统缆线应分隔布放,缆线间的最小净距应符合设计要求。
在暗管或线槽中缆线敷设完毕后,宜在信道两端出口处用填充材料进行封堵。
预埋线槽和暗管敷设缆线应符合下列规定:
敷设线槽的两端宜用标志表示出编号和长度等内容。

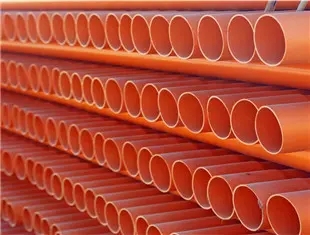

敷设暗管宜采用钢管或阻燃硬质PVC管。布放多层屏蔽电缆、扁平缆线和大对数主干光缆时,直线管道的管径利用率为50%~60%,弯管道应为40%~50%。暗管布放4对对绞电缆或4芯以下光缆时,管道的截面利用率应为25%~30%。预埋线槽宜采用金属线槽,线槽的截面利用率不应超过50%。
设置电缆桥架和线槽敷设缆线应符合下列规定:
电缆线槽、桥架宜高出地面2.2m以上。线槽和桥架顶部距楼板不宜小于30mm;在过梁或其它障碍物处,不宜小于50 mm。
槽内缆线布放应顺直,尽量不交叉,在缆线进出线槽部位、转弯处应绑扎固定,其水平部分缆线可以不绑扎。垂直线槽布放缆线应每间隔1.5m固定在缆线支架上。
电缆桥架内缆线垂直敷设时,在缆线的上端和每间隔1.5m处应固定在桥架的支架上;水平敷设时,在缆线的首、尾、转弯及每间隔5~10m处进行固定。
在水平、垂直桥架和垂直线槽中敷设缆线时,应对缆线进行绑扎。对绞电缆、光缆及其它信号电缆应根据缆线的类别、数量、缆径、缆线芯数分束绑扎。绑扎间距不宜大于1.5m,间距应均匀,松紧适度。
楼内光缆宜在金属线槽中敷设,在桥架敷设时应在绑扎固定段加装垫套。
采用吊顶支撑柱作为线槽在顶棚内敷设缆线时,每根支撑柱所辖范围内的缆线可以不设置线槽进行布放,但应分束绑扎,缆线护套应阻燃,缆线选用应符合设计要求。
建筑群子系统采用架空、管道、直埋、墙壁及暗管敷设电、光缆的施工技术要求应按照本地网通信线路工程验收的相关规定执行。
综合布线保护措施
【综合布线管道材料选择和施工要求详细内容】
水平子系统缆线敷设保护应符合下列要求。
预埋暗管保护要求如下:
(1)预埋在墙体中间的最大管径不宜超过50mm,楼板中暗管的最大管径不宜超过25mm。
(2)直线布管每30m处应设置过线盒装置。
(3)暗管的转弯角度应大于90度,在路径上每根暗管的转弯角度不得多于2个,并不应有S弯出现,有弯头的管段长度超过20m时,应设置管线过线盒装置;在有2个弯时,不超过15m应设置过线盒。
(4)暗管转弯的曲率半径不应小于该管外径的6倍,如暗管外径大于50mm时,不应小于10倍。
(5)暗管管口应光滑,并加有护口保护,管口伸出部位宜为25~50mm。
网络地板缆线敷设保护要求如下:
(1)线槽之间应沟通。
(2)线槽盖板应可开启。
(3)主线槽的宽度由网络地板盖板的宽度而定,一般宜在200mm左右,支线槽宽不宜小于70mm。
(4)地板块应抗压、抗冲击和阻燃。
塑料线槽槽底固定点间距一般宜为1m。
铺设活动地板敷设缆线时,活动地板内净空应为150~300mm。
采用公用立柱作为顶棚支撑柱时,可在立柱中布放缆线。立柱支撑点宜避开沟槽和线槽位置,支撑应牢固。立柱中电力线和综合布线缆线合一布放时,中间应有金属板隔开,间距应符合设计要求。
干线子系统缆线敷设保护方式应符合下列要求:
缆线不得布放在电梯或供水、供汽、供暖管道竖井中,亦不应布放在强电竖井中。
干线通道间应沟通。
2、主干子系统
主干子系统用于大楼之间的传输,一般采用多对数双绞线或多模光纤,光纤有极强的抗干扰能力,所以安装后不会发生如双绞线那样的问题,但光纤本身较为脆弱,强力牵拉或弯折会使纤芯折断,因此安装时应有有经验的工程师在现场指导。
光纤的架设可以采用架空、直埋、管道等方法,直埋时应在光纤经过的地方做警告标志,以防以后的施工破坏。
由于光纤的纤芯是石英玻璃的极易弄断,所以在施工时绝对不允许超过允许的最小弯曲半径。捆扎时至少为光纤外径的10倍;拉线时至少为光纤外径的15倍。其次,光纤的抗拉强度比铜缆小,因此在施工时,决不允许超过抗拉强度(46N)。
光纤配线架分挂墙式、机架式两种,根据端接光纤数目可分为24口、48口、72口几种,配线架上有适配板,用来安装耦合器。
光纤进入配线架前要适当地捆扎,进入配线架之后要预留有一定备用线缆,以方便安装、维护。备用的线缆应盘在光纤配线架的卷轴上。
3、管理区子系统
管理区子系统是工程施工中考虑最复杂的部分。这部分施工应充分考虑环境影响和端接工艺的影响。
电磁辐射是考虑管理区子系统安装环境的主要因素。电磁辐射的影响主要来自两个方面,一是环境对系统传输的影响,一是系统在信息传输过程中对环境设备的影响。在建筑物内,环境对系统传输的影响主要来自强电磁辐射源,如电台,建筑物内的电梯,马达,UPS电源等。如果环境中这些干扰源的影响较大,应考虑采取屏蔽措施,或选择距离较远的位置。
布线系统的端接工艺是直接影响系统性能的重要因素。连接配件的安装工艺主要影响布线系统的近端串扰和衰减,而这两个参数是判断系统性能的重要依据。在管 理区子系统还要考虑环境的通风,照明,酸碱度,湿度等条件,这些因素将对端接配件造成腐蚀和老化,日久之后会影响系统的性能。管理区子系统内的安全性也要 加以考虑,端接配件最好安装在布线机柜或墙柜内。

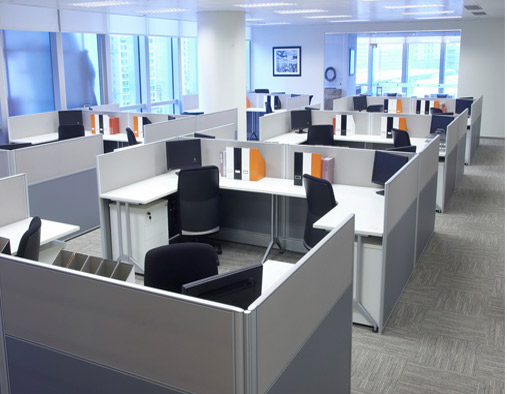

4、工作区子系统
工作区子系统在施工时要考虑的因素较多,因为不同的房间环境要求不同的信息墙座与其配合。在施工设计时,应尽可能考虑用户对室内布局的需要,同时又要考虑从信息墙座联接应用设备(如计算机,电话等)方便和安全。
墙上安装型信息墙座一般考虑嵌入式安装。在国内采用的是标准的86型墙盒,该墙盒为正方形,规格80 ×80mm,螺丝孔间距60 mm。信息墙盒与电源墙座的间距应大于20cm。
桌上型墙座应考虑和家具,办公桌协调,同时应考虑安装位置的安全性。信息墙盒与电源墙座的间距应大于20cm。
抬高式地板安装在预制的地板盒内,盒内可以安装信息墙座和电源墙座。
信息墙座接头的端接安装必须由专业工程师完成。与管理区子系统的端接一样,它的安装工艺对系统的性能有直接的影响。
